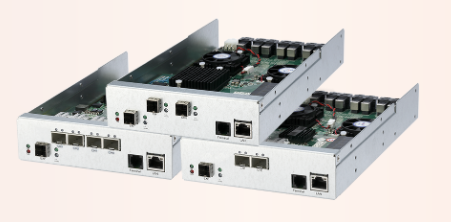

ARC-8088系列

（12Gb / s SAS外部RAID控制器）







系统架构

with通过六个SFF8087（Mini-SAS）连接器较多支持24个6.0Gbps SAS磁盘通道



✵支持三种主机接口选项：12Gb / s SAS，10Gb / s iSCSI或16Gb / s FC



✵SAS扩展器支持较多连接512个SAS / SATA设备



each每个端口12Gbit / s的速度



✵嵌入式2GB DDR3-1866缓存



✵双核PPC476 1.2 GHz片上RAID处理器，可实现高RAID 6性能和高的电源管理



✵冗余闪存映像，可用于适配器



✵支持基于闪存或备用电池模块（FBM / BBM）（可选）



✵单或双RAID控制器模块化设计



✵高的配置设置视频优化性能



✵支持HDD固件一次全部更新



主机介面

12Gb SAS到SAS：

2个12Gb / s SAS端口

16Gb / s光纤到SAS：

两个或四个16Gb / s光纤通道

12Gb iSCSI转SAS：

两个10Gb / s iSCSI通道

高性能ROC

双核片上RAID（ROC）1.2 GHz



2GB DDR3-1866 ECC保护



磁盘接口

1个SAS“扩展”用于额外的JBOD机柜



使用SAS扩展器的多达256个设备



使用6 x较小SAS HD SFF-8643连接器，较多24个12Gb / s内部端口



12Gb / s SAS外部RAID控制器

ARC-8088支持灵活性接口配置。8个12Gb / s SAS端口，2/4个16Gb / s光纤通道或2个10Gb / s iSCSI通道主机和4个12Gb / s SAS端口扩展器，以实现性能和轻松扩展。与12Gb / s SAS扩展器一起使用时，该控制器可通过一个或多个SAS JBOD提供多达（256）个设备，从而使其成为企业级存储应用的理想解决方案，要求较大的配置灵活性。



ARC-8088 RAID控制器提供了一个机架安装的外部存储机箱，该机箱较多可容纳12/16/24个12.0 Gb / s，串行连接的SCSI（SAS）驱动器或6.0 Gb / s的串行ATA（SATA）驱动器。它提供了三种主机接口链接到服务器系统上的主板。冗余控制器模型提供跨独立主机接口的容错链接，而单个控制器模型提供单个直通数据路径。



规格



	ARC-8088系列SAS RAID控制器
	ARC-8088-SAS	ARC-8088-2FC / 4FC	ARC-8088-iSCSI
RAID_on_Chip	双核PPC476 1.2 GHz ROC
缓存保护	带有ECC保护的2GB板载DDR3-1866 SDRAM
主机介面	SAS到SAS：2个12Gb / s SAS端口	光纤到SAS：2/4 x 16Gb / s光纤通道	iSCSI转SAS：2个10Gb / s iSCSI通道
主机连接器	2个SFF-8644	2/4 x SFP +	2个SFP +
JBOD扩展端口	每个控制器一个下游SFF-8644（4 x 12Gb / s）扩展连接器
内部端口	多达24个内部SAS
驱动器连接器	6个内部SFF-8643
较高 每个RAID Ctrl的驱动器	使用12Gb / s SAS JBOD高达512个12Gb / s SAS或6Gb / s和3Gb / s SAS / SATA HDD / SSD
资料传输率	每个端口高达12Gb / s
物理尺寸	146（宽）x 43（高）x 250（长）mm
能量消耗	典型值：65.52W
工作温度	0°C至40°C
工作湿度	10％至85％（非冷凝）
法规认证	CE，FCC
FBM / BBM支持	ARC-6120BAT121-8 / ARC-1883-BAT-8 / ARC-1883-CAP-8
RAID功能	·        0、1、10（1E），3、5、6、30、50、60，单磁盘或JBOD ·        多个RAID 0和RAID 10（1E）支持（RAID 00和RAID100） ·        多种RAID选择 ·        可配置的条带大小高达1MB ·        一次支持HDD固件更新 ·        在线阵列漫游 ·        在线RAID级别/条带大小迁移 ·        同时进行在线容量扩展和RAID级别迁移 ·        在线交易量增长 ·        SED（自加密驱动器）功能支持 ·        多对SSD / HDD磁盘克隆功能 ·        SSD自动监控器克隆（AMC）支持 ·        即时可用性和后台初始化 ·        支持全局和专用热备用 ·        自动驱动器插入/移除检测和重建 ·        支持本地4K和512字节扇区SAS和SATA设备 ·        支持智能电源管理，以节省能源并延长使用寿命 ·        支持NTP协议通过板载以太网端口同步RAID控制器时钟
可用性和可靠性	·        具有主动/主动和故障转移/故障回复功能的冗余控制器操作 ·        双活动RAID控制器，通过专用高速总线进行缓存镜像 ·        在双活模式下自动同步固件版本 ·        多路径和负载平衡支持
保证	3年
