（12Gb / s SAS RAID子系统）



系统架构



·        支持12.0Gbps SAS端口

·        支持三种主机接口选项：12Gb / s SAS，10Gb / s iSCSI或16Gb / s FC

·        支持较高8GB，可选的FBM / BBM缓存

·        单或双RAID控制器模块化设计

·        热插拔和冗余组件，以提高系统可用性

·        高的配置设置视频优化性能

·        硬盘固件一次全部更新

·        支持按策略分配读/写缓存

·        多个RAID 0和RAID 10（1E）支持（RAID 00和RAID100）



比以往更快

可用性和安全性

 的性能



主机介面



·        SAS到SAS：2个12Gb / s SAS端口

·        光纤到SAS：2/4 x 16Gb / s光纤通道

·        iSCSI至SAS：2个10Gb / s iSCSI通道



高性能ROC

双核片上RAID（ROC）1.2 GHz



2GB（默认），较高8GB DDR3-1866 ECC保护



驱动器接口

使用SAS扩展器较多可配置512个12Gb / s SAS / SATA驱动器



每个控制器一个下游SFF-8644（4 x 12Gb / s）扩展连接器

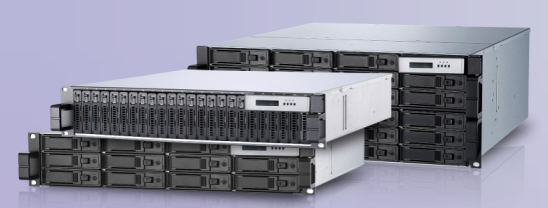

ARC-92xx系列12Gb / s SAS RAID子系统

2U-12托架/ 2U-24托架/ 3U-16托架/ 4U-24托架19英寸机架式机箱



·        ARC-9212R2 / ARC-9224R2

·        ARC-9216R3

·        ARC-9224R4

·        12Gb / s SAS到SAS

·        16Gb / s光纤到SAS

·        10Gb / s iSCSI转SAS



12Gb / s SAS接口支持用于数据密集型应用程序的12Gb / s SAS磁盘驱动器和用于低成本大容量参考数据存储的6Gb / s SATA驱动器。Fibre / SAS / iSCSI至12Gb / s SAS RAID控制器通过3/4 x Z-PACK HM-Zd高速连接器直接连接到SATA / SAS中板，或使用一个附加的Min SAS HD SFF-8644外部连接器来增加容量。



12Gb / s SAS RAID子系统支持灵活的接口配置；8个12Gb / s SAS端口，2个16Gb / s光纤通道，4个32Gb / s光纤通道或2个10Gb / s iSCSI通道主机和4个12Gb / s SAS端口扩展器，以实现性能和轻松扩展。与12Gb / s SAS扩展器一起使用时，该控制器可通过一个或多个SAS JBOD提供多达（256）个设备，从而使其成为企业级存储应用的理想解决方案，要求较大的配置灵活性。

	ARC-92xx系列SAS RAID子系统
	-SAS- ARC-9212SS-DR2 ARC-9212SD-DR2 ARC-9216SS-DR3 ARC-9216SD-DR3 ARC-9224SS-DR2 ARC-9224SD-DR2 ARC-9224SS-DR4 ARC-9224SD-DR4		-光纤 -ARC-9212FS-DR2 / ARC-9212FS-QR2 ARC-9212FD-DR2 / ARC-9212FD-QR2 ARC-9216FS-DR3 / ARC-9216FS-QR3 ARC-9216FD-DR3 / ARC-9216FD-QR3 ARC-9224FD -DR2 / ARC-9224FD5QR2 ARC-9224FD-DR4 / ARC-9224FD5QR4 ARC-9224R2-SF5Q / ARC-9224R2-DF5Q ARC-9224R4-SF5Q / ARC-9224R4-DF5Q		-iSCSI- ARC-9212IS-DR2 ARC-9212ID-DR2 ARC-9216IS-DR3 ARC-9216ID-DR3 ARC-9224IS-DR2 ARC-9224ID-DR2 ARC-9224IS-DR4 ARC-9224ID-DR4
主机介面	•SAS至SAS 2 x 12Gb / s SAS端口		•光纤到SAS 2 x 16Gb / s光纤通道 4 x 32Gb / s光纤通道		•iSCSI至SAS 2 x 10Gb / s iSCSI通道
JBOD扩展端口	每个控制器一个下游SFF-8644（4 x 12Gb / s）扩展端口
较高 每个RAID Ctrl的JBOD	较多扩展7个JBOD，限制512个HDD
资料传输率	每个端口高达12Gb / s
RAID_on_Chip	双核PPC476 1.2 GHz ROC
缓存保护	1个240针DIMM插槽，用于2GB（默认）DDR3-1866、1RX8，ECC模块 -较高4GB或8GB DDR3-1866、1RX8，无缓冲/注册EC​​C模块或 -较高4GB或8GB DDR3-1600、2RX8，无缓冲/已注册的ECC模块
操作系统	独立于操作系统
电源	•双595W热插拔，带PFC的N + 1冗余 •支持100和240VAC输入，频率为47和63Hz
冷却	每个电源单元内装有两个冷却风扇
RAID级别	0、1、10（1E），3、5、6、30、50、60，单磁盘或JBOD
RAID功能	•多个RAID 0和RAID 10（1E）支持（RAID 00和RAID 100） •自动驱动器插入/移除检测和重建 •支持RAID 1-多镜像和镜像直通磁盘 •多个RAID选择 •即时可用性和后台初始化 •支持全局和专用热备用 •自动驱动器插入/移除检测和重建 •可配置的条带大小，较大1MB •支持HDD固件更新 •在线阵列漫游 •在线RAID级别/条带大小迁移 •在线容量扩展和RAID级别同时迁移 •在线卷集增长 •支持SED（自加密驱动器）功能 •支持本机4K和512字节扇区SAS和SATA设备 •支持智能电源管理以节省能源并延长使用寿命 •支持NTP协议，可在服务器上同步RAID控制器时钟板载以太网端口 •多对SSD / HDD磁盘克隆功能 •SSD自动监视器克隆（AMC）支持
管理监控	McRAID Storage Manager •基于Web的GUI管理实用程序 •基于图形的管理实用程序 •通过LAN端口通过telnet访问终端菜单 •闪存ROM中可现场升级的固件 •通过RS-232端口嵌入固件的管理器 监视器/通知 •LCD控制用于设置，警报静音和配置的面板 •通过LCD，LED和警报蜂鸣器指示系统状态 •SNMP •SMTP •机箱管理就绪（带内SAS上的SES）
可用性和可靠性	•具有主动/主动和故障转移/故障回复功能的冗余控制器操作 •通过专用高速总线具有高速缓存镜像的双主动RAID控制器 •在双主动模式下自动同步固件版本 •多路径和负载-平衡支持
工作温度	0°C至40°C
工作湿度	10％至85％（非冷凝）
法规认证	CE，FCC
保证	3年
FBM / BBM支持	ARC-8008-FBN + ARC-8006-2 或 ARC-8008-FBN + ARC-8008-FB
	ARC-92xx系列SAS RAID子系统
	ARC-9212R2 ARC-9212SS-DR2 ARC-9212SD-DR2 ARC-9212FS-DR2 ARC-9212FS-QR2 ARC-9212FD-DR2 ARC-9212FD-QR2 ARC-9212IS-DR2 ARC-9212ID-DR2	ARC-9216R3 ARC-9216SS-DR3 ARC-9216SD-DR3 ARC-9216FS-DR3 ARC-9216FS-QR3 ARC-9216FD-DR3 ARC-9216FD-QR3 ARC-9216IS-DR3 ARC-9216ID-DR3		ARC-9224R2 ARC-9224SS-DR2 ARC-9224SD-DR2 ARC-9224FS-DR2 ARC-9224FS-QR2 ARC-9224FD-DR2 ARC-9224FD-QR2 ARC-9224IS-DR2 ARC-9224ID-DR2	ARC-9224R4 ARC-9224SS-DR4 ARC-9224SD-DR4 ARC-9224FS-DR4 ARC-9224FS-QR4 ARC-9224FD-DR4 ARC-9224FD-QR4 ARC-9224IS-DR4 ARC-9224ID-DR4
构成因素	2U-12托架 19英寸机架式机箱	3U-16托架 19英寸机架式机箱		2U-24托架 19英寸机架式机箱	4U-24托架 19英寸机架式机箱
每个机箱的驱动器通道	多达12个 3.5英寸/2.5英寸HDD或SSD	多达16个 3.5英寸/2.5英寸HDD或SSD		多达24个 2.5英寸HDD或SSD	多达24个 3.5英寸/2.5英寸HDD或SSD
物理尺寸 （高x宽x深）	•不带手柄： 88.2 x 445 x 506毫米 （3.2 x 17.5 x 19.9英寸） •带手柄： 88.2 x 482 x 542毫米 （3.2 x 22.9 x 21.3英寸）	•不带手柄： 132.6 x 445 x 506毫米 （5.2 x 17.5 x 19.9英寸） •带手柄： 132.6 x 482 x 542毫米 （5.2 x 22.9 x 21.3英寸）		•不带手柄： 88.2 x 445 x 470毫米 （3.2 x 17.5 x 18.5英寸） •带手柄： 88.2 x 482 x 506毫米 （3.2 x 22.9 x 19.9英寸）	•不带手柄： 176.4 x 445 x 506毫米 （6.4 x 17.5 x 19.9英寸） •带手柄： 176.4 x 482 x 542毫米 （6.4 x 22.9 x 21.3英寸）
重量（不带驱动器）	•单人：27公斤（59.5磅） •双人：28公斤（61.7磅）	•单人：31公斤（68.3磅） •双人：32公斤（70.5磅）		•单人：28公斤（61.7磅） •双人：29公斤（63.9磅）	•单人：34公斤（74磅） •双人：35公斤（77磅）
